[结构工程师]结构力学考点辅导第一节-58

　　六、影响线的应用

　　(一)利用影响线求量值(或称影响量)

　　1.集中荷载

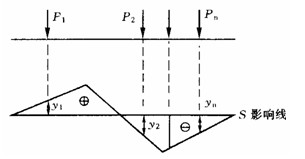

　　图5—5表示一组位置、数值都已知的集中荷载及某量值S影响线。根据影响线的概念及叠加原理，该集中荷载组产生的量值S为

　　(5—2)

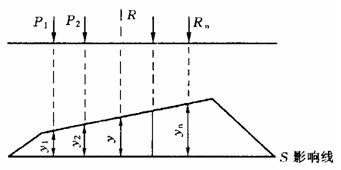

　　当一组集中荷载作用在影响线的某一直线部分时(图5—6)，则量值S为

　　S=Ry (5—3)

　　式中 R为集中荷载组的合力，y为与R对应影响线的竖标值。

图5-5

图5-6
