　　桥梁工程

　　(一)桥梁的组成与分类

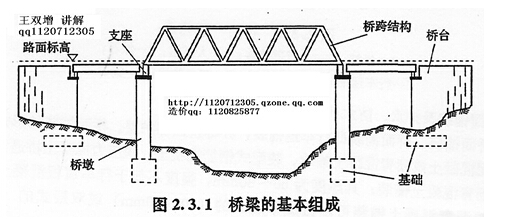

　　1.桥梁的基本组成部分 .通常可划分为上部结构和下部结构

　　2.桥梁的分类

　　例题：根据桥梁的结构形式，桥梁可划分为[ ]等

　　A. 梁式桥 B. 拱式桥

　　C. 下承式 D. 上承式、

　　E. 中承式

　　答案：A.B.

　　分析：根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。

　　(二)桥梁上部结构

　　1.桥面构造

　　(1)桥面铺装及排水、防水系统。

　　1)桥面铺装。 桥面铺装的形式有：

　　①水泥混凝土或沥青混凝土铺装。

　　②防水混凝土铺装。 为使铺装层具有足够的强度和良好的整体性(亦能起联系各主梁共同受力的作用)，一般宜在混凝土中铺设直径为4～6mm的钢筋网。

　　2)桥面纵横坡。 桥面的横坡，一般采用1.5%-3%。通常是在桥面板顶面铺设混凝土三角垫层来构成;对于板梁或就地浇筑的肋梁桥，为了节省铺装材料，并减轻重力，可将横坡直接设在墩台顶部而做成倾斜的桥面板;在比较宽的桥梁中，用三角垫层设置横坡将使混凝土用量与恒载重量增加过多，在此情况下可直接将行车道板做成双向倾斜的横坡 ，但这样会使主梁的构造和施工稍趋复杂。

　　3)桥面排水和防水设施。

　　①桥面排水。

　　②防水层。 桥面防水层设置在桥面铺装层下面 。

　　(2)伸缩缝。

　　1)为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。 在设置伸缩缝处，栏杆与桥面铺装都要断开。

　　2)伸缩缝的类型。

　　①镀锌薄钢板伸缩缝。 目前在中小跨径的装配式简支梁桥上 。

　　②钢伸缩缝。 钢伸缩缝也易于在斜桥上使用。只有在温差较大的地区或跨径较大的桥梁上才采用。当跨径很大时，一方面要加厚钢板，另一方面需要采用更完善的梳形钢板伸缩缝。

　　③橡胶伸缩缝。在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩缝。

　　(3)人行道、栏杆、灯柱。 其中数据偶尔会考到。

　　2009考题14.对较宽的桥梁，可直接将其行车道板做成双向倾斜的横坡，与设置三角垫层的做法相比，这种做法会( )。

　　A.增加混凝土用量 B.增加施工的复杂性

　　C.增加桥面恒载 D.简化主梁构造

　　答案： B

　　分析：桥面的横坡，通常是在桥面板顶面铺设混凝土三角垫层来构成。对较宽的桥梁，可直接将其行车道板做成双向倾斜的横坡，与设置三角垫层的做法相比，这种做法会增加施工的复杂性.

　　2007年考题8.温差较大的地区且跨径较大的桥梁上应选用( )。

　　A.镀锌薄钢板伸缩缝

　　B.U型钢板伸缩缝

　　C.梳型钢板伸缩缝

　　D.橡胶伸缩缝

　　答案：C

　　2007年考题63.在桥面铺装混凝土中铺设φ4～6mm钢筋网，其作用是( )。

　　A.提高桥面铺装层的刚度

　　B.提高桥面铺装层的强度

　　C.提高桥面铺装层的耐磨耗性

　　D.提高桥面铺装层的整体性

　　E.联系各主梁共同受力

　　答案：B,D,E

　　2008考题63.为满足桥面变形要求，伸缩缝通常设置在(　)。

　　A.两梁端之间 B.每隔50m处

　　C.梁端与桥台之间 D.桥梁的铰接处

　　E.每隔70m处

　　答案：ACD

　　2006题、不设人行道的桥面上，其两边所设安全带的宽度应( )。

　　A.不小于2.0米 B.不小于1.0米

　　C.不小于0.75米 D.不小于0.25米

　　答案：D

　　2.承载结构

　　(1)梁式桥。 梁式桥可分为简支梁式桥、连续梁式桥、悬臂梁桥。

　　1)简支梁式桥。

　　①简支板桥。预应力混凝土空心板的跨径范围为8～l6m。

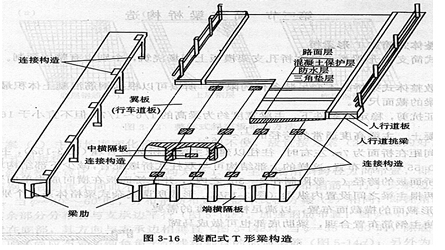

　　②肋梁式简支梁桥(简称简支梁桥)。简支梁桥主要用于中等跨度的桥梁。 跨径在20～50m时，多采用预应力混凝土简支梁桥。

　　③箱形简支梁桥。尤其适用于桥面较宽的预应力混凝土桥梁结构和跨度较大的斜交桥和弯桥。

　　2)连续梁式桥和悬臂梁式桥。

　　【2011】14. 当桥梁跨径在8~16m时，简支板桥一般采用( )。

　　A.钢筋混凝土实心板桥

　　B.钢筋混凝土空心倾斜预制板桥

　　C. 预应力混凝土空心预制板桥

　　D.预应力混凝土实心预制板桥

　　答案： C

　　(2)拱式桥。拱式桥在竖向荷载作用下，两拱脚处不仅产生竖向反力，还产生水平反力(推力)。 因此拱式桥对地基要求很高，适建于地质和地基条件良好的桥址。

　　拱桥按其结构体系分为：

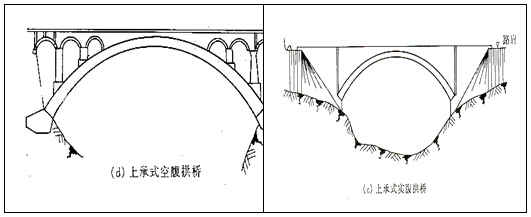

　　1)简单体系拱桥。

　　2)组合体系拱桥。可分为桁架拱桥、刚架拱桥、桁式组合拱桥和拱式组合体系桥等四大类。 拱式组合体系桥可做成有推力和无推力两种形式，无推力的拱式组合体系桥常称为系杆拱桥，一般由拱肋、吊杆(或立柱)、系杆、横向联结系和桥面系等组成 。

　　【2010考题】64.桥梁中的组合体系拱桥，按构造方式和受力特点可以分为( )。

　　A.梁拱组合桥

　　B.桁架拱桥

　　C.刚架拱桥

　　D.桁式组合拱桥

　　E.拱式组合体系桥

　　答案：BCDE

　　分析：1、组合体系拱桥一般由拱和梁、桁架或刚架等两种以上的基本结构体系组合而成，拱桥的传力结构与主拱共同承受荷载。

　　2、根据构造方式及受力特点，组合体系拱桥可分为桁架拱桥、刚架拱桥、桁式组合拱桥和拱式组合体系桥等四大类。

　　2009考题64.无推力的拱式组合体系桥的组成部分，一般有( )。

　　A.拱肋 B.刚架拱片

　　C.吊杆和系杆 D.横向联结系

　　E.加梗肋

　　答案：A ，C，D

　　分析：组合体系拱桥一般由拱和梁、桁架或刚架等两种以上的基本结构体系组合而成，拱桥的传力结构与主拱共同承受荷载。根据构造方式及受力特点，组合体系拱桥可分为桁架拱桥、刚架拱桥、桁式组合拱桥和拱式组合体系桥等四大类。

　　拱式组合体系桥可做成有推力和无推力两种形式，也可以做成上承式、中承式或下承式三种形式。

　　一般无推力中、下承式的拱式组合体系桥使用较多，无推力的拱式组合体系桥常称为系杆拱桥，一般由拱肋、吊杆(或立柱)、系杆、横向联结系和桥面系等组成，根据拱肋和系杆(梁)相对刚度的大小，可划分为柔性系杆刚性拱、刚性系杆柔性拱和刚性系杆刚性拱三种体系。目前出现的大跨径系杆拱桥大多采用钢筋混凝土或钢管混凝土结构，除单跨外，更多的是三跨飞燕式。

　　【例题】.设计合理的拱式桥的拱主要承受[ ]

　　A、拱轴压力 B、拱截面内弯矩

　　C、拱截面剪力 D、拱轴张力

　　答案;A

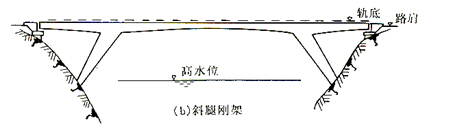

　　(3)刚架桥。

　　例题.刚架桥按照其静力结构体系可分为[ ]的刚架桥。

　　A、单跨 B、多跨

　　C、铰支承 D、固端支承

　　E、柔性支承

　　答案;A、B

　　(4)悬索桥。

　　(5)组合式桥。

　　3.桥梁支座 ：自习
