　　双代号时标网络计划

　　双代号时标网络计划(以下简称时标网络计划)是以时间坐标为尺度绘制的网络计划。

　　时标网络计划以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间，以虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔(以网络计划终点节点为完成节点的工作除外)。当工作之后紧接有实工作时，波形线表示本工作的自由时差;当工作之后只紧接虚工作时，则紧接的虚工作的波形线中的最短者为该工作的自由时差。

　　时标网络计划中的箭线宜用水平箭线或由水平段和垂直段组成的箭线，不宜用斜箭线。虚工作亦宜如此，但虚工作的水平段应绘成波形线。

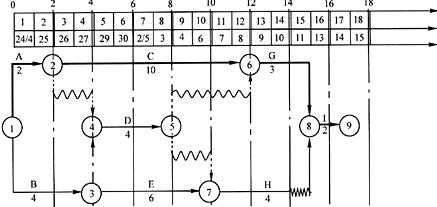

　　为说明计算坐标、工作日坐标和日历坐标三者的关系，在如图所示网络计划中采用了三个坐标体系：上面的坐标体系为计算坐标体系，供计算时间参数之用;中间为工作日坐标体系;下面为日历坐标体系，此处假定该工程在4月24日(星期三)开始，星期日和五一节休息。

　　最早开始时间、最早完成时间以及时间间隔可直接从网络图中读出。由于Tp=Tc，关键工作的总时差和自由时差均为0，且ESi-j=LSi-j，EFi-j=LFi-j 故需要计算所示网络计划图中非关键工作的自由时差、总时差、最迟开始时间和最迟完成时间。
