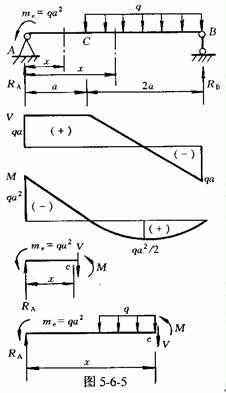

[例5—6—2] 写出图示梁的剪力方程和弯矩方程，井作剪力图和弯矩图。
[解] 1.求支座反力
故所求的支座反力正确。
2.分段建立剪力方程和弯矩方程
3.作剪力图和弯矩图
根据AC段，CB段剪力方程绘制剪力图
AC段 V为常量，故y图为水平线。
CB段 V为一次函数，因而y图为斜直线：只需确定两个截面V值。
根据AC段，CB段弯矩方程绘制弯矩图
AC段 M为一次函数，因而M图为一斜直线，只需确定两个截面M值。
CB段 M为二次抛物线，只少要确定三个截面M值，然后用光滑曲线连起来。
抛物线顶点在 V=2qa-qx=0处
x=2a
