一、 平面应力状态分析的应力圆法
(一)应力圆方程
在平面应力状态σx、σy、τxy下，任意斜截面上的应力σσ与τσ间的关系式为一个圆方程。
圆心
圆半径

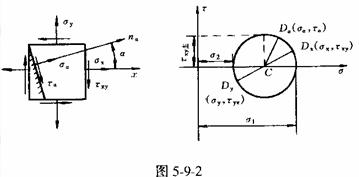

(二)应力圆作法
若已知一平面应力状态σx、σy、τxy，则取横坐标为σ轴、纵坐标为τ轴，选定比例尺; 由(σx，τxy)确定点Dx，(σy，τyx)确定点Dy;连接DxDy交σ轴于C，以C为圆心， 或 为半径作圆，即得相应于该单元体的应力圆。

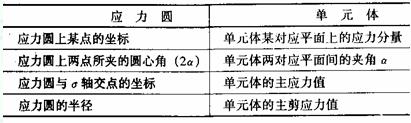

(三)应力圆与单元体之间的对应关系
以上对应关系可概括为“点面对应，转向相同，夹角两倍”。
