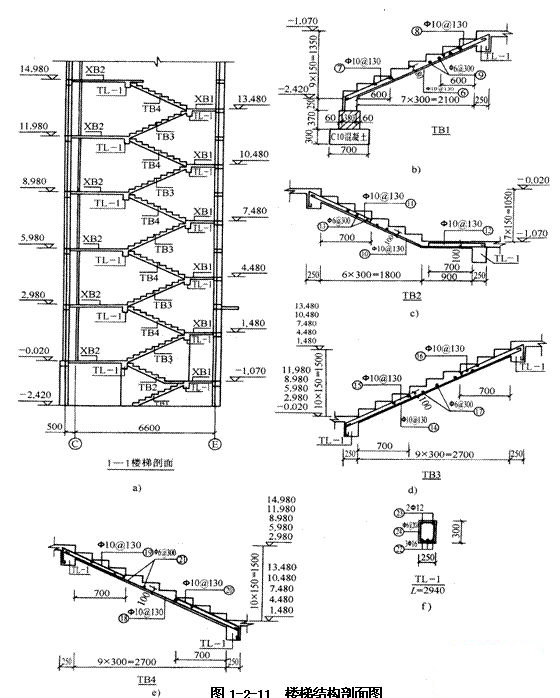

(二)图1-2-11是某住宅楼梯剖视图
图1-2-11a所示是l―l楼梯剖面，主要表示了TB、TL、XB在竖向的位置、标高，结构情况。由图中看出TBl、TB2各一块，TB3、TB4各5块。TL1 12根，各构件在空间的位置一目了然。图1-2-11b、图1-2-11c、图1-2-11d、图1-2-11e分别为TBl、TB2、TB3、TB4的剖画图;图1-2-11f为平台梁TL―l的剖面图。从图1-2-11b可以看出，从地下室-2.420m到-1.070m共有9步，每步高150mm;踏步板厚80mm并与平台梁TL-l直接相连，梯板中的配筋⑥φ10@130为纵向受力筋，布置在板底;⑨号分布筋横向布在受力筋上面，⑦⑧号为构造筋，布置在板两端的上方，两端深入平台梁内。TB2、TB3、TB4的构造形式与TBl基本相同，不同之处是踏步板厚改为100mm，TB2为折板。图1-2-11f为平台梁TL―l断面图，梁宽250mm，梁高300mm，长2940mm，左右两侧分别与踏步板、平台梁相连，它的标高见1―1楼梯剖面图，梁中受力筋22为3φ16，架力筋23为2φ12，箍筋φ6@200。
