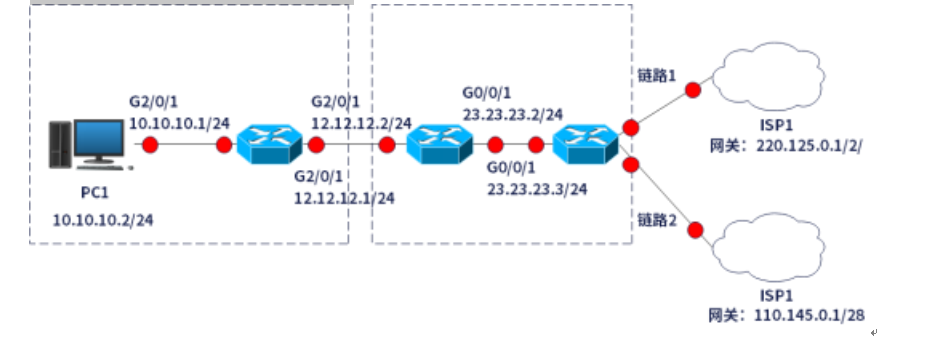

下图为某公司网络拓扑片段，所有网段网络地址信息如图所示，各路由器上已经完成各个接口IP等基本信息配置。

【问题1】（4分）

公司总部路由器R2和R3之间运行OSPF路由协议，请补全如下OSPF的配置命令：

#R2的OSPF配置，Router-ID为2.2.2.2

[R2] （1）

[R2-ospf-1] area 0

[R2-ospf-1-area-0.0.0.0]（2） //接口地址宣告

[R2-ospf-1-area-0.0.0.0]quit

[R2-ospf-1] quit

【问题2】（10分）

公司总部与分部通过BGP传递路由，补全下列R1的BGP功能配置命令：

#配置EBGP连接和BGP路由引入

[R1] bgp 65008

[R1-bgp] router-id 1.1.1.1

[R1-bgp] peer （3）as-number（4）#公司分部网络宣告

[R1-bgp] ipv4-family unicast

[R1-bgp-af-ipv4] network（5）255.255.255.0

#补全下列命令配置R2的 BGP引入OSPF路由

[R2-bgp] ipv4-family unicast

[R2-bgp-af-ipv4] （6） ospf 1

[R2-bgp-af-ipv4] quit

[R2] bgp 65009

[R2-bgp] ipv4-family unicast

[R2-bgp-af-ipv4]summary automatic // （7）

【问题3】（6分）

公司分部PC连接总部网络后，在文件传输业务（由TCP传输）时路由到ISP1出口，在开展视频业务（由UDP传输）时路由到ISP2出口，请简要说明配置思路。要求写出：1.配置策略路由的具体思路：2.配置的设备、接口和方向。

【问题1】（4分）

公司总部路由器R2和R3之间运行OSPF路由协议，请补全如下OSPF的配置命令：

#R2的OSPF配置，Router-ID为2.2.2.2

[R2] （1）

[R2-ospf-1] area 0

[R2-ospf-1-area-0.0.0.0]（2） //接口地址宣告

[R2-ospf-1-area-0.0.0.0]quit

[R2-ospf-1] quit

【参考答案】（1）ospf 1 router-id2.2.2.2、（2）10.23.23.20.0.0.0

【解析】 OSPF配置命令解析：

1.启动OSPF进程：

·ospf 1 router-id 2.2.2.2

·ospf 1：启动OSPF进程1

·router-id 2.2.2.2：设置路由器ID

2.网络宣告：

·network 10.23.23.0 0.0.0.255

·宣告10.23.23.0/24网段参与OSPF

·使用反掩码格式0.0.0.255（相当于子网掩码255.255.255.0的反码）

OSPF配置要点：

·Router-ID必须在整个OSPF域内唯一

·网络宣告使用network命令，格式为网络地址+反掩码

·Area 0为骨干区域，所有非骨干区域必须与Area 0相连

【问题2】（10分）

公司总部与分部通过BGP传递路由，补全下列R1的BGP功能配置命令：

#配置EBGP连接和BGP路由引入

[R1] bgp 65008

[R1-bgp] router-id 1.1.1.1

[R1-bgp] peer （3）as-number（4）#公司分部网络宣告

[R1-bgp] ipv4-family unicast

[R1-bgp-af-ipv4] network（5）255.255.255.0

#补全下列命令配置R2的 BGP引入OSPF路由

[R2-bgp] ipv4-family unicast

[R2-bgp-af-ipv4] （6） ospf 1

[R2-bgp-af-ipv4] quit

[R2] bgp 65009

[R2-bgp] ipv4-family unicast

[R2-bgp-af-ipv4]summary automatic // （7）

【参考答案】（10分）

（3）12.12.12.2、（4）65009、（5）10.10.10.0、（6）import-route、（7）开启BGP路由自动汇总

【解析】 BGP配置命令解析：

1.EBGP邻居配置：

·peer 12.12.12.2 as-number 65009

·配置与AS 65009的BGP邻居关系

·12.12.12.2是对端路由器的接口IP地址

2.网络宣告：

·network 10.10.10.0 255.255.255.0

·将本地网络10.10.10.0/24通告给BGP邻居

3.路由引入：

·import-route ospf 1

·将OSPF进程1的路由引入到BGP中

·实现IGP与EGP的路由重分发

4.路由汇总：

·summary automatic

·开启BGP自动路由汇总功能

·自动将明细路由汇总为主类网络路由

BGP配置要点：

·EBGP用于不同AS之间的路由交换

·peer命令配置BGP邻居关系

·import-route实现路由协议间的路由重分发

·路由汇总可以减少路由表大小，提高网络效率

【问题3】（6分）

公司分部PC连接总部网络后，在文件传输业务（由TCP传输）时路由到ISP1出口，在开展视频业务（由UDP传输）时路由到ISP2出口，请简要说明配置思路。要求写出：1.配置策略路由的具体思路：2.配置的设备、接口和方向。

【参考答案】策略路由配置步骤：

（1）配置高级ACL，分配匹配基于TCP的文件流量和基于UDP的视频流量。

（2）流分类：分别将ACL匹配的流量与流分类关联。

（3）流行为：创建流行为，并分别重定向到X和Y。

（4）创建流策略：分别将流分类与流行为关联。

（5）在出口R3的入GE0/0/1应用策略。

【解析】 策略路由（Policy-Based Routing, PBR）配置思路：

1. 配置思路：

·流量识别：通过ACL区分不同类型的流量

·路径选择：根据业务类型选择不同的出口链路

·策略实施：在关键节点应用策略路由

2. 详细配置步骤：

# 步骤1：配置扩展ACL[R3] acl number 3000[R3-acl-adv-3000] rule permit tcp any any[R3-acl-adv-3000] quit[R3] acl number 3001  [R3-acl-adv-3001] rule permit udp any any[R3-acl-adv-3001] quit# 步骤2：配置流分类[R3] traffic classifier tcp-class[R3-classifier-tcp-class] if-match acl 3000[R3-classifier-tcp-class] quit[R3] traffic classifier udp-class[R3-classifier-udp-class] if-match acl 3001[R3-classifier-udp-class] quit# 步骤3：配置流行为[R3] traffic behavior tcp-behavior[R3-behavior-tcp-behavior] redirect ip-nexthop ISP1-IP[R3-behavior-tcp-behavior] quit[R3] traffic behavior udp-behavior  [R3-behavior-udp-behavior] redirect ip-nexthop ISP2-IP[R3-behavior-udp-behavior] quit# 步骤4：配置流策略[R3] traffic policy pbr-policy[R3-trafficpolicy-pbr-policy] classifier tcp-class behavior tcp-behavior[R3-trafficpolicy-pbr-policy] classifier udp-class behavior udp-behavior[R3-trafficpolicy-pbr-policy] quit# 步骤5：应用策略[R3] interface GigabitEthernet0/0/1[R3-GigabitEthernet0/0/1] traffic-policy pbr-policy inbound

3. 应用位置分析：

·设备：R3路由器（汇聚/出口路由器）

·接口：GE0/0/1（连接分部的接口）

·方向：inbound（入站方向）

·原因：在流量进入路由器时就进行策略判断和路径选择

策略路由优势：

·灵活的流量工程

·基于应用的路径选择

·提高网络资源利用率

·满足不同业务的QoS需求
