第三节 静定结构的受力分析、剪力图与弯矩图
1.多跨静定梁

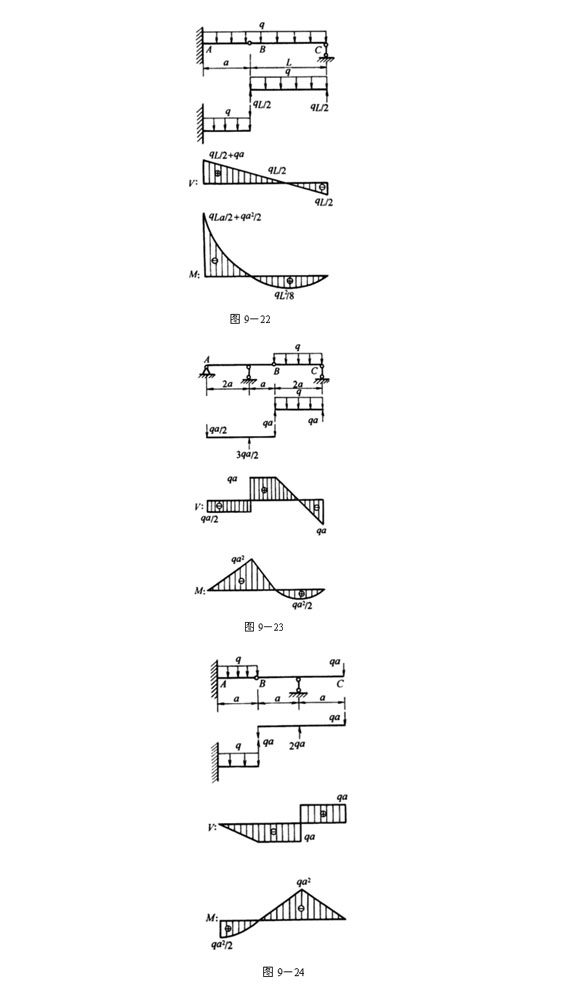

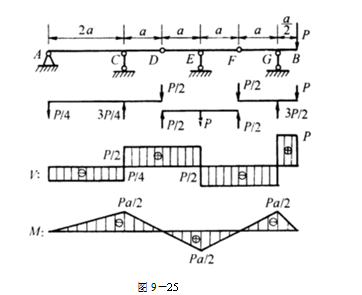

受力分析时要从中间铰链处断开，首先分析比较简单的附属部分，然后分别按单跨静定梁处理。如图9-X、图9-23、图9-24、图9-25所示。
2.刚架
弯矩M画在受拉一侧，剪力y、轴力N要标明+、―号。
实际上，如果观察者站在刚架内侧，把正弯矩画在刚架内侧，把负弯矩画在刚架外侧，那么与弯矩画在受拉一侧是完全一致的。如图9-26、图9-27所示。
校核：利用刚结点C的平衡。
