第二节 静定梁的受力分析、剪力图与弯矩图

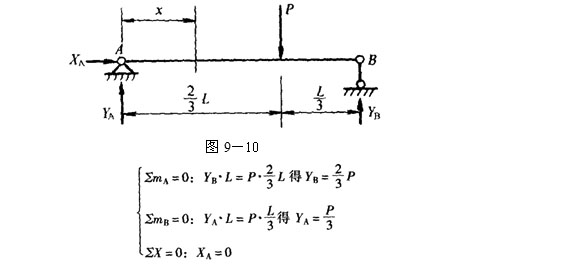

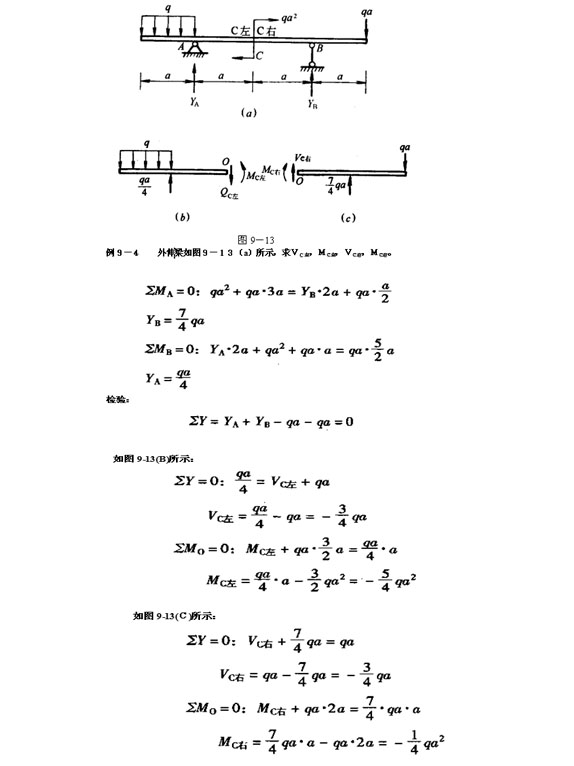

例9―3见图9―10所示。
检验：
1.截面法求指定x截面剪力V，弯矩M
(1)截开：如图9-11所示;
(2)取左(或右)为研究对象;
(3)画左(或右)的受力图;
(4)列左(或右)的平衡方程
注意：V、M方向按正向假设画出。
剪力与弯矩+、-号规定：如图9-12所示。
剪力V：顺时针为正，反之为负。
弯矩M：如图向上弯为正，反之为负。
上题中，如
则
从左、从右计算结果相同。
由式(9-5)，式(9-6)，式(9-7)，式(8-8)可以看出以下求剪力和弯矩的规律。
2.直接法求V、M：剪力V=截面一侧所有竖向外力的代数和。
弯矩M=截面一侧所有外力对截面形心O力矩的代数和。

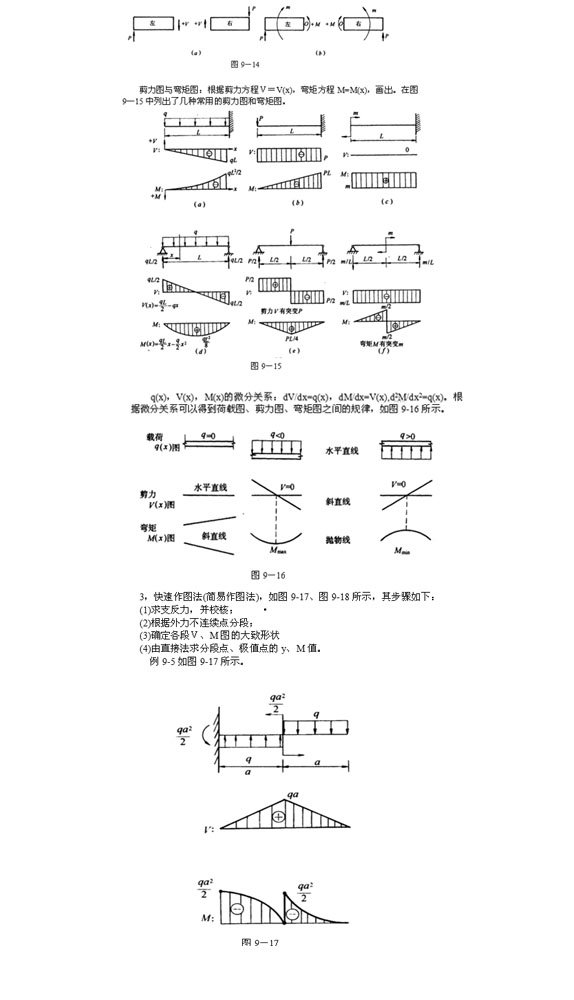

式中各项的+、-号：如图9-14所示为+、反之为-。
