一级建筑师考试建筑材料与构造辅导讲义8

 建筑结构

第十讲

第一节 建筑物的分类、等级和建筑模数

一、建筑物的分类及相关等级

1．按使用性质分类：民用建筑、工业建筑和农业建筑。$lesson$

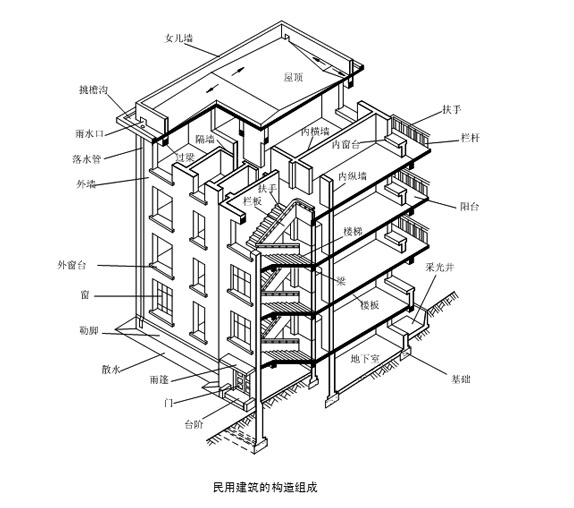

（基础位于建筑物最底部，在地面以下与地基相接，是主要承重构件之一，它将建筑物上部的荷载传给地基。在混合结构中，墙既是承重构件，也是围护构件。当它承受由屋顶或楼板层传来的荷载，并将这些荷载传给基础时，它起着承重作用，被称为承重构件。除了承重以外，外墙能抵御自然界中的各种因素对室内的侵袭；内墙可以分隔空间、组成房间、隔声、遮挡视线，起着围护作用。所以，墙也被称为围护构件。柱是框架结构或排架结构的主要承重构件，它承受梁或屋架传来的荷载，如屋顶荷载、楼板层荷载、吊车荷载等。楼板层是水平方向的分隔与承重构件。它既可以分隔竖向空间，又承受着人、家具和设备等荷载，并将这些荷载传给其下的梁或墙。地坪层是指房屋底层的地坪，它与楼板层一样承受着人、家具和设备等荷载，并将这些荷载直接传给地基。楼梯是房屋的垂直交通工具，作为人们上下楼和发生紧急事故时疏散人流之用。屋顶位于房屋的顶部，不仅能承受雨、雪等荷载，而且能抵御风、雨、雪、太阳辐射等自然因素的侵袭。所以，它既是承重构件，也是围护构件。门主要用来交通，窗主要用来采光和通风。门窗位于外墙时，是围护结构的一部分；位于内墙时，起分隔房间之用。建筑物除了以上主要构配件以外，还有一些附属部分，如阳台、雨篷、台阶、通风道、烟囱等。总之，建筑物的构造组成可归纳为两大类，即承重构件和围护构件。基础、柱、楼梯、楼板等属于承重构件；门窗属于围护构件；墙和屋顶既是承重构件，又是围护构件。在设计工作中，建筑物的各组成部分又可划分为建筑构件和建筑配件。建筑构件主要指承重的墙、柱、楼板、屋架等，建筑配件是指屋面、地面、墙面、门窗、栏杆、花格、细部装修等。建筑构造设计主要侧重于建筑配件设计。）

2．按结构类型分类：砌体结构（竖向承重结构是以普通砖、多孔砖或混凝土校砌块等材料砌筑的墙体，水平承重构件是钢筋混凝土楼板及屋面板）、框架结构（承重结构是由钢筋混凝土或钢材制作的梁、板、柱形成的骨架承担，墙体只起围护 和分割作用，用于多层和高层建筑）、空间结构。

3．按建筑层数和总高度分类：低层建筑（1－3层）、多层建筑（24m一下的3层以上的建筑，7－9层界定围中高层住宅建筑）、高层建筑。建筑高度是建筑物室外地面到其檐口或屋面面层的高度，屋顶上的水箱间、电梯机房、排烟机房和楼梯出口小间等不计入建筑物高度。

4．按建筑物的耐火等级分类：耐火等级取决于建筑的主要构件的耐火极限（失去支持能力÷完整性、隔火作用）和燃烧性能（不燃烧物、燃烧体、难燃烧体），它的单位是小时。多层建筑的耐火等级分为四级；高层建筑的耐火等级分为两级。

5．按建筑的耐久年限分类：一级建筑的耐久年限为100年以上，适合重要的建筑和高层建筑；二级建筑的耐久年限为50～100年，适用于一般性建筑；三级建筑的耐久年限为25～50年，适用于西药的建筑；四级建筑的耐久年限为15年以下，适用于临时性建筑。

6．民用建筑设计等级与建筑类型、特征有关，分为特级、一级、二级和三级。

二、建筑模数协调统一标准

1．模数是选定的尺寸单位，作为尺度协调中的增值单位。

2．基本模数是模数协调中选用的基本尺寸单位，数值规定为100mm，符号为M。

3．导出模数：扩大模数（3M、6M、12M、15M、30M、60M）和分模数（1/10M、1/5M、1/2M）。

4．模数数列的幅度符合的规定及适用范围：①水平基本模数的数列幅度为1M－20M，主要用于门窗洞口和构配件断面尺寸；②竖向基本模数的数列幅度为1M－36M，主要用于建筑物的层高、门窗洞口、构配件尺寸；③水平扩大模数数列的幅度：3M数列（3M→75M）、6M数列（6M→96M）、12M数列（12M→120M）、15M数列（15M→120M）、30M数列（30M→360M）、60M数列（60M→360M），主要用于建筑物的开间或柱距、进深或跨度、配构件尺寸和门窗洞口尺寸；④竖向扩大模数数列的幅度不受限制，主要用于建筑物的高度、层高、门窗洞口尺寸；⑤分模数数列幅度：1/10M（1/10M→2M）、1/5M（1/5M→4M）、1/2M（1/2M→10M）。

5．一般情况下标志尺寸扣除预留缝即为构造尺寸，实际尺寸与构造尺寸间的差数应复合建筑公差的规定。
