9.为检修桥式吊车而设的电动葫芦，其轨道梁一般沿平行于屋架跨度方向设置，并 通过支承梁与屋架连接，此时宜按图10-40(b)所示增设支承梁顶面的局部水平支撑以及 屋架下弦横向水平支撑和垂直支撑。
10．屋架纵向支撑的设置：
屋架纵向支撑的设置与厂房跨数、高度、厂房是否等高，屋盖结构形式，吊车类型、起重量和工作制等因素有关。
屋架纵向支撑除端斜杆为下降式的梯形屋架可在上弦平面设置外，其他形式的屋架均 应设在屋架下弦平面，并尽可能的与下弦横向水平支撑形成封闭的支撑系统。
通常，在下列情况之一者，宜设置下弦纵向水平支撑：
(1)没有特种桥式吊车(如硬钩、磁力、抓斗、夹钳和刚性料粑等桥式吊车)，壁行吊车或双层吊车的厂房。

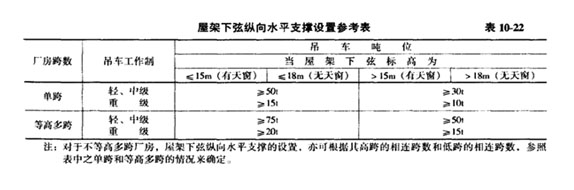

(2)设有一般桥式吊车的厂房，当符合表10-22的条件时。
(3)厂房内设有较大振动设备(如≥5．0t的锻锤、重型水压机或锻压机、铸件水爆池及其他类似的振动设备)时。
(4)当屋架采用托架支承时。
(5)在厂房排架柱之间设有墙架柱且墙架柱以下弦纵向水平支撑为支承点时。
(6)在厂房排架计算中考虑空间工作时。
11．屋架下弦纵向水平支撑的设置，应根据具体情况，沿所有纵向柱列，或部分纵向柱列设在屋架下弦的端部节间内。设置时，可参考下列要求确定：

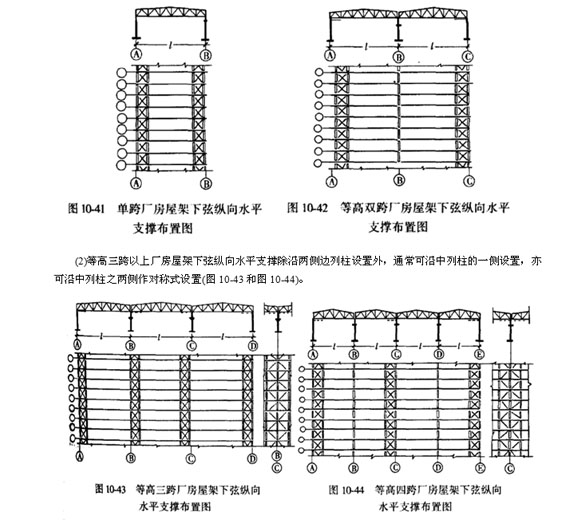

(1)单跨和等高双跨厂房的屋架下弦纵向水平支撑，应分别沿两侧边列柱设置(图 10-41和图10-42)。
(3)对于不等高多跨厂房屋架下弦纵向水平支撑的设置，可根据其高跨的相连跨数和低跨的相连跨数分别按上述要求确定。
(4)只要设有托架，都必须在设有托架的柱间布置屋架下弦纵向水平支撑；当只在局部柱间设有托架时，可仅在设有托架的柱间及其两端相邻的柱间设置屋架下弦纵向水平支撑。
(5)设有重级工作制且起重量较大的吊车的厂房，以及设有特种吊车的厂房，其屋架下弦纵向水平支撑应设置得较密一些，其密集程度应视厂房的跨度、高度和跨数，以及吊车的起重量和工作制等情况决定。
