2)角焊缝的尺寸限制
a角焊缝的焊脚尺寸
最小焊脚尺寸。角焊缝最小焊脚尺寸hfmin取1．5而(t――较厚焊件的厚度，单位mm)。但对于自动焊，最小焊脚尺寸可减小lmm；对T形连接的单面角焊缝应增加lmm。当焊件厚度小于或等于

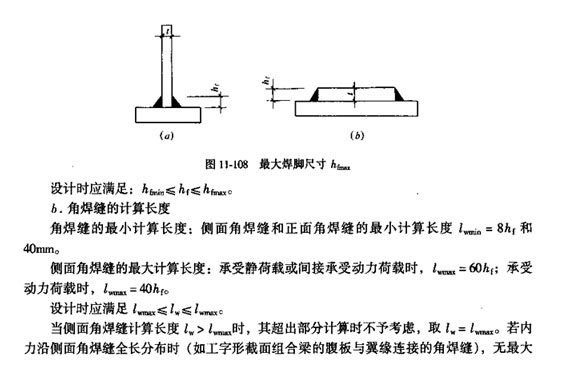

最大焊脚尺寸。角焊缝的最大焊脚尺寸hfmax=1．2‘(t――较厚焊件的厚度，图11―108)；但焊件(厚度为t)边缘的最大焊脚尺寸为(图11―108b)：当t≤
计算长度限制。
3)其他构造要求
a．在直接承受动力荷载的结构中，角焊缝应采用平坡凸形(图11-106b)或凹面形(图11
b．当板件的端部仅采用两侧面角焊缝时，每条侧面角焊缝长度不宜小于侧面角焊缝之间的距离；同时两侧面角焊缝之间的距离不宜大于16t(t>
c．在搭接连接中，搭接长度不得小于焊件较小厚度的5倍，并不得小于
d．在次要构件或次要焊缝连接中，如计算所需的焊缝长度过小时，可采用断续角焊缝。断续角焊缝之间的净距不应大于15t(对受压构件)或30t(对受拉构件)，t为较薄焊件的厚度。
e．杆件与节点板的连接焊缝一般宜采用两面侧焊(图11
当角焊缝的端部在杆件转角处作长度为2Af的绕角焊时，转角处必须连续施焊(图11―
