(二)焊接连接的构造和计算
1．连接形式和焊缝形式

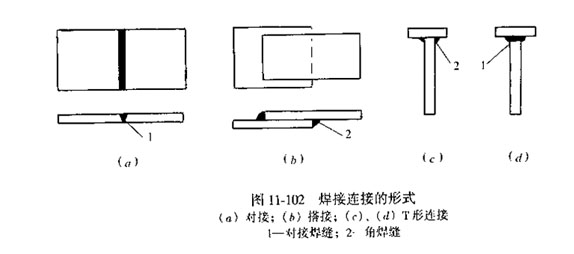

连接形式有对接、搭接和T形连接三种基本形式(图11-102)。
焊缝形式有对接焊缝和角焊缝两种。对接焊缝指焊缝金属填充在由被连接板件构成的口内，成为被连接板件截面的组成部分(图11
由对接焊缝构成的对接，构件位于同一平面，截面无显著变化，传力直接，应力集中钢板和焊条用量省。但要求构件平直，板较厚时(≥
2. 焊缝代号

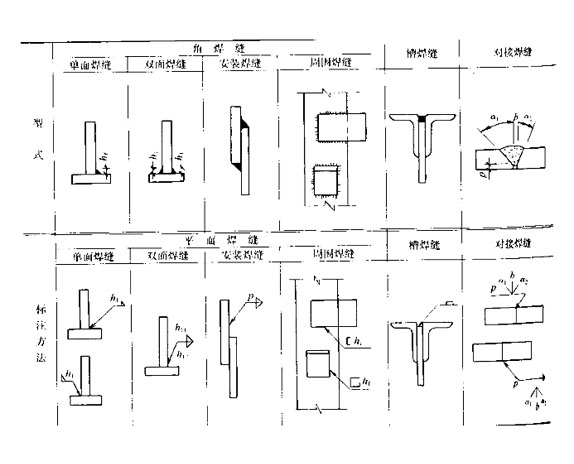

钢结构图纸中用焊缝代号标注焊缝形式、尺寸和辅助要求。焊缝代号由引出线、图形符号和辅助符号三部分组成。图形符号表示焊缝剖面的基本形式。当引出线的箭头指向焊缝所在的一面时，应将图形符号和焊缝尺寸等注在水平横线的上面；当箭头指向对应焊缝所在的另一面时，则应将图形符号和焊缝尺寸标注在水平横线下面。表11―38给出了几个常用的焊缝代号标注方法。
