五、构件的连接构造
单个构件必须通过相互连接才能形成整体。构件间的连接，按传力和变形情况可分为铰接、刚接和介于二者之间的半刚接三种基本类型。半刚接在设计中采用较少，故这里仅讲述铰接和刚接的构造。
(一)次梁与主梁的连接
1．次梁与主梁铰接

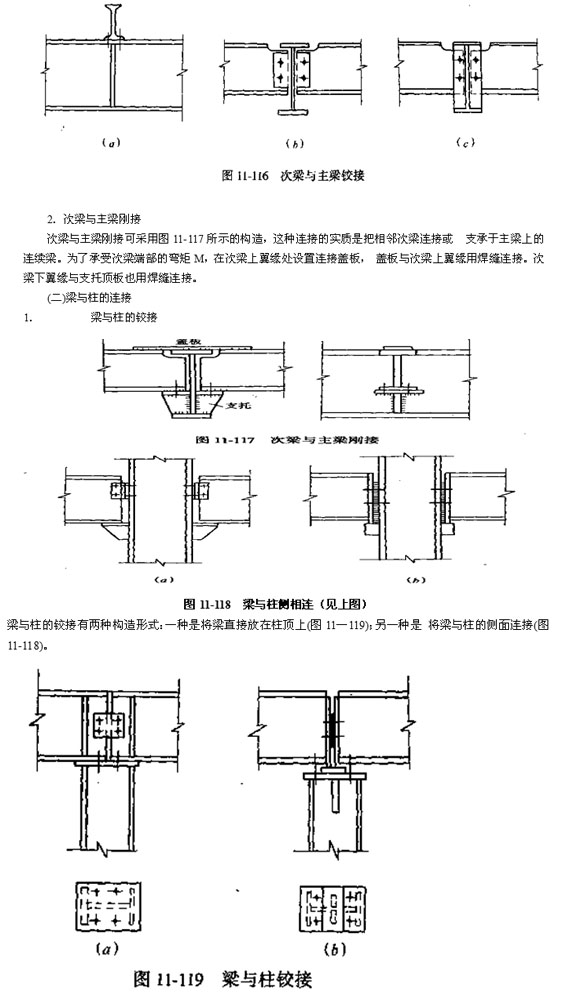

次梁与主梁铰接从构造上可分为两类：一类如图11-116(a)所示的叠接，次梁直接放在主梁上，并用焊缝或螺栓连接。叠接需要的结构高度大，所以应用常受到限制。另―类是如图11―116(b)、 (c)所示主梁与次梁的侧向连接。这种连接可以减小梁格的结构高度，并增加梁格刚度，应用较多。图11―116(b)为次梁借助于连接角钢与主梁连接，连接角钢与次梁采用螺栓和安装焊缝相连。图11-116(c)的构造是将次梁用螺栓或安装焊缝连接于主梁的加劲肋上。
图1-119是梁支承于柱顶的铰接构造，梁的反力通过柱的顶板传给柱；顶板一般取16
图11-118(b)作法适用于梁反力较大情况，梁的反力由端加劲肋传给支托；支托采用厚钢板或加劲后的角钢与柱侧用焊缝相连；梁与柱侧仍留一空隙，安装后用垫板
