2013年一级建筑技术设计辅导：空调系统

　　第三节 空调系统

　　一、集中空调室内空气计算参数

　　(一)舒适性空调：

　　1.冬季

　　温度应采用18～22℃

　　相对湿度应采用40%～60%

　　风速不应大于0.2m/s

　　2.夏季

　　温度应采用24～28℃

　　相对湿度应采用40%～65%

　　风速不应大于0.3m/s

　　(二)工艺性空调

　　根据工艺要求确定。

　　二、空调系统分类

　　(一)空调系统分类(按冷、热源设置情况分)

　　1.集中空调系统(包括半集中式)：冷、热源集中设置。有人称中央空调。

　　2.分散空调系统：冷、热源分散设置，如窗式、分体式、柜式、多联式(也有的叫小集中式、VRV)、风(空气)源热泵、水源热泵、地(土壤)源热泵等。

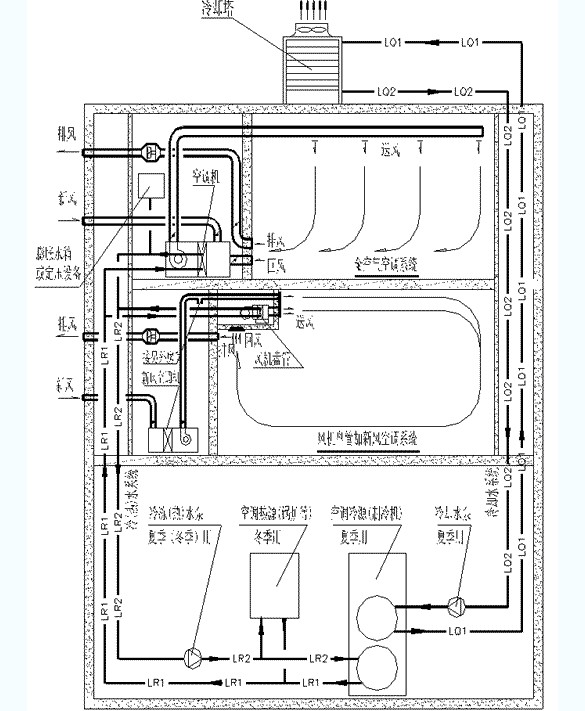

　　(二)本节主要介绍水冷式制冷机为冷源、锅炉或热力站或直燃机为热源的集中空调系统(包括半集中式)，其他空调系统简单介绍。集中空调系统与集中采暖系统原理类似，也是由冷热源、冷热媒管道、空气处理设备(空调机、风机盘管)、送回风管道组成。集中空调系统原理图见图18-20。

　　三、集中空调冷热源、冷热媒

　　(一) 集中空调冷源

　　1.按制冷机类型分

　　(1)压缩式制冷机：特点是电作动力，设备尺寸小，运行可靠; 制冷剂为氟利昂或替代品,其中氟利昂对大气臭氧层有破坏作用, 替代品破坏作用很小。氟利昂11、氟利昂12已禁用,氟利昂22过渡期用,替代品134a、123等可以用。

　　A.活塞式制冷机：使用于中、小型工程，尤其是小型工程。能效比低，大于3.6。

　　B. 螺杆式制冷机：使用于大、中型工程。能效比中，大于4.1。

　　C.离心式制冷机：使用于大、中型工程，尤其大型工程。能效比高，大于4.4。

　　(2)溴化锂吸收式(热力式)制冷机：特点是用油、燃气、蒸汽、热水作动力，用电很少。噪声震动小。

　　A.直燃式(燃油、燃气)溴化锂吸收式制冷机：也可产空调热水。有可靠的燃油、燃气源，并在经济上合理时采用。冬季可作热源。

　　B.蒸汽式溴化锂吸收式制冷机：以蒸汽作动力。有可靠的蒸汽源时采用。

　　C.热水式溴化锂吸收式制冷机：以高于80℃热水作动力，效率低一些。有余热或废热时采用。

　　2.按冷却介质分

　　(1)水冷式制冷机:是用水冷却制冷剂，室外空气再冷却水, 要设冷却塔。冷却塔要设在室外。大、中型工程一般采用水冷式。

　　(2)风冷式制冷机:是室外空气直接冷却制冷剂,即设冷凝器。冷凝器应设在室外或通风极好的室内。中、小型工程可采用风冷式。

　　3.按功能分

　　(1)单冷式制冷机。只产冷水,如压缩式制冷机、蒸汽式溴化锂吸收式冷水机组、热水式溴化锂吸收式冷水机组。(2)冷热水机。产冷水也可产热水,如直燃式(燃油、燃气)溴化锂吸收式、热泵式冷热水机。

　　制冷机种类型还有蒸汽喷射式、涡旋式等,空调用的较少。

　　4.集中空调冷媒

　　夏季空调冷媒为冷冻水,一般供水7℃左右，回水12℃左右。

　　5.水冷式制冷机的冷却水系统

　　水冷式制冷机有冷却水系统。冷却水系统包括：冷却泵、冷却塔、冷却水管道等。同一台制冷机，冷却水泵要大于冷冻水泵。冷却塔是把室内热量散发到大气中的重要设备，放置位置要在室外并且通风好，以便于散热。

　　(二)集中空调热源

　　1.锅炉: 产空调热水。

　　2.直燃式(燃油、燃气)溴化锂吸收式冷热水机组: 冬季产空调热水。

　　3.热泵冷热水机组: 冬季产空调热水。气温低时效率降低。

　　4.集中空调热媒

　　冬季空调热媒为热水,一般供水60℃，回水50℃。

　　四、集中空调水系统

　　空调冷(热)源制取的冷(热)水要用管道输送到空调机或风机盘管处,输送冷(热)水的系统就是冷(热)水系统.(一)一次级泵冷(热)水系统、二级泵冷(热)水系统

　　1.一级泵冷水系统：只设一级冷水循环泵，冷水流经冷(热)源和用户。一级泵冷水系统简单，投资少，见图18-21。

　　2.二级泵冷水系统：设两级冷水循环泵，第一级泵推动冷水通过冷(热)源循环，第二级泵向用户供应冷水，两级泵形成接力，第二级泵按环路阻力的不同确定扬程，以节省电能。二次泵冷(热)水系统设计合理时节省输送冷(热)水的电能，见图18-22。

　　(二)二管制、三管制、四管制冷(热)水系统

　　1.二管制系统：冷水、热水共用一套供回水管。共三根管，一根供水管、一根回水管、一根凝水管，凝水管在低处。适用一般空调系统，见图18-23。

　　2.三管制系统：冷水供水管、热水供水管分别设置，冷水回水管和热水回水管共用，加一根凝水管共4根管。适用于较高档次的空调系统,见图18-24。

　　3.四管制系统：冷水供水、回水管和热水供水、回水管分别设置，加一根凝水管共5根管。适用于高档次的空调系统。管道较多，造价也高。见图18-25。

　　(三)定流量系统、变流量系统

　　1.定流量系统：流经用户管道中的流量恒定，当空气处理器需要的冷(热)量发生变化时，改变调节阀旁通水量或改变水温。空气处理器水量调节阀为三通阀或不设阀，见图18-26。

　　2.变流量系统：流经用户管道中的流量随空气处理器需要的冷(热)量而变化。空气处理器水量调节阀为二通阀，见图18-27。

　　(四)同程式、异程式(同采暖)。

　　(五) 空调水系统(冷热水)定压膨胀、补水、水处理

　　1.定压膨胀：水系统要有定压，使水系统内最高点的管道和设备内充满水、没有空管;使水系统内最低点管道和设备不超压。水系统受热膨胀后体积增大，增多的这部分水要有出处以免把水管和设备压破。

　　2.补水：空调水系统因泄漏或检修泄水，应有补水泵等补水装置，。

　　3.水处理：补水应作软化，防止水在水管内壁结垢(主要是冬季)，影响制冷机或换热器的传热效率和管道截面面积。

　　(六)空调水系统(冷热水)注意的问题

　　1. 供水管、回水管、凝水管均要有坡度，凝水管坡度更重要。

　　2. 空调水系统中压力分布：循环泵出口压力最高，沿泵出口水流方向越来越低，泵入口压力最低。
