　　二、结构平面图

　　(一)楼层结构平面图

　　1.图示方法及内容

　　楼层结构平面图的图示方法是假想沿每层楼板上表面水平剖切并向下投影得到的剖面图。

　　楼层结构平面图主要表示板、梁、墙等的布置情况。对现浇板，一般要在图中反映板的配筋情况，若是预制板则反映板的选型、排列、数量等。梁的位置、编号以及板梁墙的连接或搭接情况等都要在图中反映出来。另外楼层结构平面图还反映圈梁，过梁，雨篷，阳台等的布置。若构造复杂时，也可单独成图。

　　2.识图举例

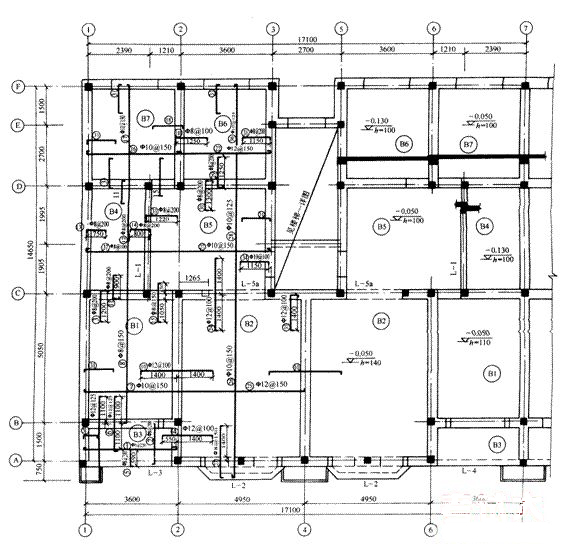

　　图1-2-8是某住宅单元地下室顶板结构平面图。本住宅有两个单元，因两个单元结构形式一样，配筋相同，所以只画一个单元。绘图比例l:50，图上被剖切到的构造柱被涂黑。板下梁在相应位置上注出(如L-l、L-2等)，楼板按相同配筋、尺寸、板厚等条件分成7种板，用圆圈加编号的形式标出，楼板配筋用粗线按规定画法画出，一种板只画一块。因每块板的板厚、标高不尽相同，所以需要一一标出，并在高低变化处画出了重合断面图。楼梯间因习惯上需另画详图，这里仅画一条对角线并标注说明。楼梯结构图的详解单独说明。
