一级建筑师考试建筑结构辅导讲义10
浏览
收藏
三、剪力墙结构
(一)剪力墙的概念和结构效能
1．建筑物中的竖向承重构件主要由墙体承担时，这种墙体既承担水平构件传来的竖向荷载，同时承担风力或地震作用传来的水平地震作用。剪力墙即由此而得名(抗震规范定名为抗震墙)。
2．剪力墙是建筑物的分隔墙和围护墙，因此墙体的布置必须同时满足建筑平面布置和结构布置的要求。
3，剪力墙结构体系，有很好的承载能力，而且有很好的整体性和空间作用，比框架结构有更好的抗侧力能力，因此，可建造较高的建筑物。
4．剪力墙的间距有一定限制，故不可能开间太大。对需要大空间时就不太适用。灵活性就差。一般适用住宅、公寓和旅馆。
5．剪力墙结构的楼盖结构一般采用平板，可以不设梁，所以空间利用比较好，可节约层高。
(二)剪力墙结构体系的类型及适用范围
1．框架-剪力墙结构。是由框架与剪力墙组合而成的结构体系，适用于需要有局部大空间的建筑，这时在局部大空间部分采用框架结构，同时又可用剪力墙来提高建筑物的抗侧能力，从而满足高层建筑的要求。
2．普通剪力墙结构。全部由剪力墙组成的结构体系。
3．框支剪力墙结构。当剪力墙结构的底部需要有大空间，剪力墙无法全部落地时，就需要采用底部框支剪力墙的框支剪力墙结构。
(三)普通剪力墙结构的结构布置
1．平面布置

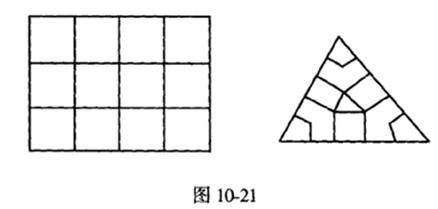

(1)剪力墙结构中全部竖向荷载和水平力都由钢筋混凝土墙承受，所以剪力墙应沿平面主要轴线方向布置。
1)矩形、L形、T形平面时，剪力墙沿两个正交的主轴方向布置；
2)三角形及Y形平面可沿三个方向布置；
3)正多边形、圆形和弧形平面，则可沿径向及环向布置。
(2)单片剪力墙的长度不宜过大：
1)长度很大的剪力墙，刚度很大将使结构的周期过短，地震力太大不经济；
2)剪力墙以处于受弯工作状态时，才能有足够的延性，故剪力墙应当是高细的，如果剪力墙太长时，将形成低宽剪力墙，就会由受剪破坏，剪力墙呈脆性，不利于抗震。故同一轴线上的连续剪力墙过长时，应用楼板或小连梁分成若干个墙段，每个墙段的高宽比应不小于2。每个墙段可以是单片墙，小开口墙或联肢墙。每个墙肢的宽度不宜大于8．
(3)剪力墙的数量要在方案阶段合理的确定，以对称，均匀，数量适当为好。
1)剪力墙的开间以6．0～7．
2)剪力墙结构的基本周期控制在
Ns――为层数。
C――建筑物的总重力荷载。
若周期过短，地震力过大时，宜减少墙的数量。
(4)调整剪力墙结构刚度的方法有：
1)适当减小剪力墙的厚度；
2)降低连梁的高度；
3)增大门窗洞口宽度；
4)对较长的墙肢设置施工洞，分为两个墙肢。超过8．
2．竖向布置
(1)剪力墙应在整个建筑的竖向延续，上到顶，下到底，中间楼层也不要中断。剪力墙不连续会造成刚度突变，对抗震非常不利。
(2)顶层取消部分剪力墙时，其余剪力墙应在构造上予以加强。
(3)底层取消部分剪力墙时，应设置转换层。
(4)为避免刚度突变，剪力墙的厚度应按阶段变化，每次厚度减小宜为50-l
(5)厚度变化时宜两侧同时内收。外墙及电梯间墙可只单面内收。
(6)剪力墙上的洞口宜上下对齐，并列布置，这种墙传力直接，受力明确，内力分布清楚；抗震性能好。错洞口上下不对齐，受力复杂，洞边容易产生应力集中，配筋大，地震时容易破坏。
(7)相邻洞口之间及洞口与墙边缘之间要避免小墙肢。当墙肢的宽度与厚度之比小于3的小墙肢，在反复荷载作用下，早开裂，早破坏，故墙肢宽度不宜小于3bw(bw为墙厚)，且不应小于

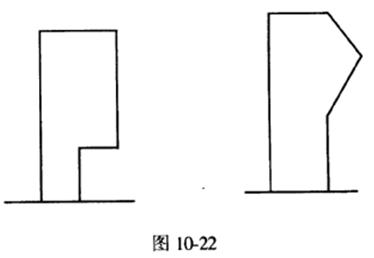

(8)刀把形剪力墙会使剪力墙受力复杂，应力局部集中，而且竖向地震作用会产生较大的影响，宜十分慎重。如图10-22所示。
