一级建筑师考试建筑结构辅导讲义11
浏览
收藏
(四)剪力墙的构造要求
1，剪力墙的数量及厚度对目前设计的16―28层住宅来看，底层部分剪力墙截面总面积与楼面面积之比大约为：
Aw―剪力墙截面总面积；
Af―楼面面积。

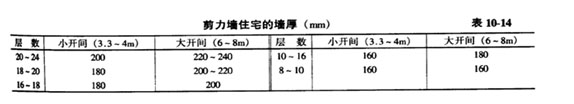

2．剪力墙厚度
底层厚度可按每层l
(五)框支剪力墙结构的设计要点
1．框支剪力墙结构是指：当有的高层建筑为了满足多功能、综合用途的需要，在竖向，顶部楼层作为住宅、旅馆；中部楼层作为办公用房；下部楼层作为商店、餐馆、文化娱乐设施。不同用途的楼层，需要大小不同的开间，从而采用不同的结构形式。
上部楼层采用剪力墙结构以满足住宅和旅馆的要求；
中部办公楼用房侧需要中、小室内空间同时存在，则宜采用框架-剪力墙结构来满足其要求；
底部作为商店等用房则需要有尽量大的空间，则宜加大柱网，尽量减少墙体。
上述要求与结构的合理布置正好相反，以高层建筑的受力规律，下部楼层受力很大，上部楼层的受力相对要小得多，正常的结构布置应当是下部刚度要大，墙体应多，柱网应密，到上部逐渐减少墙、柱、扩大轴线间距，二者正好矛盾。
为了解决上述矛盾，就出现了底层大空间的框支剪力墙结构。
2．这种结构由于底部与上部结构的刚度产生突变，故在所发生的地震中，其破坏都较严重，抗震性能较差，故在设计中要特别加以注意，设计中要考虑两个关键问题：
(1)保证大空间有充分的刚度，防止竖向的刚度过于悬殊；
(2)加强转换层的刚度与承载力，保证转换层可以将上层剪力可靠地传递到落地墙上去。
3．落地剪力墙的布置和数量
(1)底部大空间层应有落地剪力墙(或)落地简体，落地纵横剪力墙最好成组布置， 结合为落地筒。
(2)平面为长矩形，横向剪力墙的片数较多时，落地的横向剪力墙的数目与横向剪力墙数目之比，非抗震设计时不宜少于30％；抗震设计时不宜少于50％，对于一般平面，令上下层刚度比为γ：
式中 Gi，Gi+1一一第i层，i+1层混凝土剪变模量(G=0．425E)
A，Ai+1一一第i层，i+1层的折算抗剪截面面积。
AW――在所计算方向上剪力墙的全部有效截面面积；
AC――全部柱的截面积；
hi，hi+1一一第i层，i+1层的层高。
在非震区γ应尽量接近于1，不应大于3；
在抗震设计时，γ应尽量接近于1，不应大于2。
为满足上述要求，可采取以下措施：
1)与建筑协调，争取尽可能多的剪力墙落地必要时也可在别的部位设置补偿剪力墙；
2)加大落地剪力墙的厚度、尽量增大落地墙的截面面积；
3)提高大空间层的混凝土强度等级。
3．落地剪力墙，尽量不要开洞，或开小洞，以免刚度削弱太大。洞口宜布置在剪力墙的中部。
4．转换层的设置
由剪力墙结构转换成框支剪力墙结构的大空间层时，其交接层即为转换层。
(1)转换层的结构形式
1)框架结构。不落地剪力墙用柱和梁形成框支梁来支承上面的剪力墙。
2)板柱结构。用厚板及柱来支承上部剪力墙。
3)空腹桁架结构。用空腹桁架及柱来支承上部剪力墙。
4)箱形刚性结构。
(2)框支梁、框支柱的基本要求
1)框支梁的宽度不小于上部剪力墙厚度的二倍。
2)框支梁上部相邻层的墙体非常重要，应力分布复杂，所以这层墙不宜设边门洞， 不得在中柱上方开设门洞。
3)框支柱要严格要求，轴压比要比普通柱小些：
抗震等级 一级， 二级， 三级， 四级
轴压μC 0．6， 0．7， 0．8， 0．8
框支柱与框支梁要加强连接。
柱宽宜与梁同宽或比梁宽每边大
(3)转换层楼板的要求
1)板厚不得小于180。
2)楼板应双层双向配筋，并加强与剪力墙的锚固。
