四、框架剪力墙结构
(一)框架剪力墙结构的受力特点及适用范围
1．框架剪力墙(或称框剪结构)，广泛应用于高层办公和公共建筑，也大量应用于高层旅馆建筑。
框架剪力墙结构是由框架构成自由灵活的使用空间，来满足不同建筑功能的要求；同时又有足够的剪力墙，具有相当大的刚度，从而使结构具有较强的抗震能力，大大减少了建筑物的水平位移，避免填充墙在地震时严重破坏和倒塌。所以在有抗震设计要求时，宜优先采用框剪结构代替框架结构。

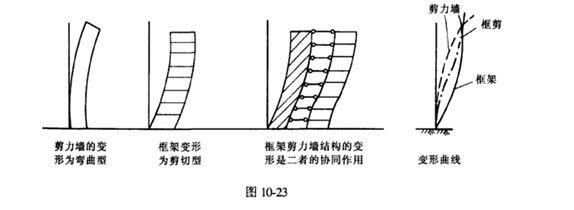

2．框剪结构的受力特点
(1)水平力通过楼板传递分配到剪力墙及框架。

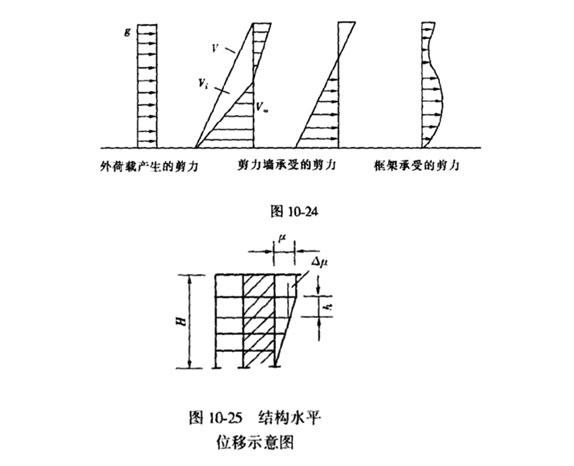

(2)水平力产生的剪力在底部主要由剪力墙承担，因剪力墙在水平力作用时，底部变形小。但到顶部时，剪力主要由框架承担。即框架在顶部时变形较小(图10-24)。
(二)框剪结构中剪力墙的数量
1．剪力墙的多少直接影响抗震能力，震害调查发现墙数量增加震害减少，日本福井和十胜冲地震中，钢筋混凝土墙每平方米楼面平均剪力墙长度少于
2．合理的数量
(1)按许可位移值决定
按《高层规程》许可位移的限值来核算结构必要刚度。
一般装修标准的框剪结构顶点位移与全高之比；μ／H不宜大于1／700；较高装修时，μ／H不宜超过1／850，或由层间相对位移与层高之比Δμmax／H的限制值来控制。
(2)用结构自震周期和地震作用来校核 一般较合理的基本自震周期为：
n为结构层数
3．剪力墙的布置
(1)剪力墙应沿各主要轴线方向布置，矩形，L形和槽形平面中，沿两个正交轴方向布置。
(2)应纵横方向同时布置，并使两个方向的自振周期比较接近。
(3)剪力墙的布置原则是：均匀、分散、对称、周边。
(4)宜布置在：竖向荷载较大处、平面形状变化处、楼电梯间处。
(5)不宜在伸缩缝和防震缝两侧同时布置，纵向剪力墙不宜布置在端部，宜布置在中部。
(6)剪力墙的长度不宜太长，总高度与长度之比宜大于2。单肢墙长度不宜大于

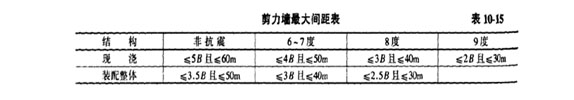

(7)剪力墙的最大间距(见表10-15)。
注：B――建筑物的宽度。
剪力墙之间的楼面有较大开洞时剪力墙的间距还应小一些。实际工程中，剪力墙的间距一般在2．5B及
(8)框剪结构体系中，在设剪力墙后，框架柱应保留，柱作为剪力墙的端部翼缘，可加强剪力墙的承载能力和稳定性，且剪力墙的端部配筋可配置在柱截面内，使剪力墙可一直坚持工作到最后。对比试验表明，取消框架柱后的剪力墙的极限承载力将下降30％。
(9)位于楼层上的框架梁也应保留，虽然在内力分析时不考虑剪力墙上的框架梁的受力，但梁作为剪力墙的横向加劲肋，也可提高剪力墙的极限承载力。对比试验，无梁的剪力墙极限承载力要降低10％。当实在无法加梁时，也应设置暗梁，暗梁的高度与明梁相同，纵筋与箍筋均与明梁相同。
(10)剪力墙宜设在框架柱的轴线内，保持对中，，不宜设在柱边。
